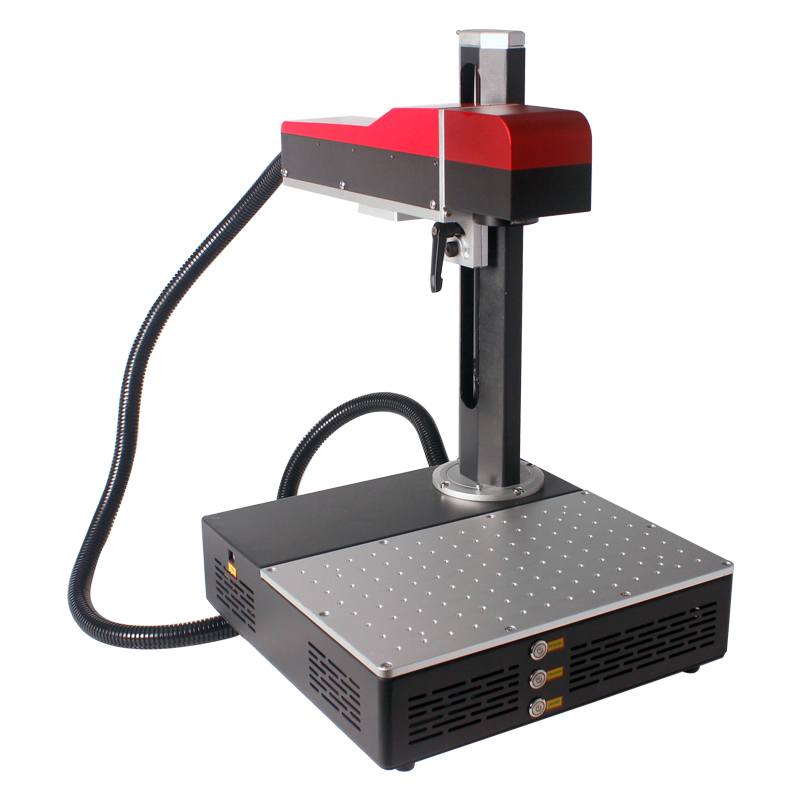

手動調整,紅光預覽對位 |
|
氣冷式設計即插即用。 |
|
分離機櫃，安裝方便。 |
|
中文操作介面，以學易懂。 |
|
低耗材，保養方便。 |
|
高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
|
|
標配專業版雷射雕刻軟體：文字、向量 , 影像、1D/2D/QR |
| |
Code條碼、流水號、填滿……等功能。 |
|
|
|
| |
| |
|
| 塑膠透光按鍵、IC晶片、數位產品部件、精密機械、珠寶首飾、潔具、量具、鐘錶眼鏡、電工電器、電子元器件、五金飾品、五金工具、手機通訊部件、車輛配件、塑膠製品、醫療器械、建材管材等高精度產品標識。 |
| |
 |
| |
|
| 金屬及多種非金屬材料，高硬合金、氧化物、電鍍、鍍膜、ABS、環氧樹脂、油墨、工程塑料 |
| |
|
| |
|
1.使用固體光纖雷射器，光電轉換效率高達60%，優異的光束品質M2＜1.4，創造出高精細打標效果。
2.使用SCANLAB高速振鏡掃描頭，掃描速度快，品質穩定。
3.使用一級大廠光學聚焦鏡鏡片。
4.全風冷、使用成本低廉。
5.整機功率低，省電節能。
6.一體模組化設計，方便維修，體積小巧。
7.標記清晰，不易磨損。 |
| |
|
| |
|
1.適用各種BMP、JPG、DXF、PLT、AI等格式檔。
2.自動生成各種系列號，生產日期，一維碼，二維碼。
3.支援直角打標。
4.支援弧形打標。 |
| |
|
| |
|
| 項次 |
功能 |
備註 |
| 1 |
雷射輸出功率 |
20W |
| 2 |
雷射波長 |
1064nm |
| 3 |
光束品質M2 |
1.4 |
| 4 |
雷射頻率範圍 |
20KHz |
| 5 |
雷射焦距調整 |
手動 |
| 6 |
掃描範圍 |
標準: 110mm X 110mm(有效範圍90 X 90mm)
選配: 80mm X 80mm / 160mm X 160mm / 210mm X 210mm |
| 7 |
雕刻深度 |
≦2mm |
| 8 |
標記最小線寬 |
25um |
| 9 |
重複精度 |
±0.1um |
| 10 |
雕刻速度 |
10~4000 mm/s |
| 11 |
整機功率 |
500W |
| 12 |
電力需求 |
單相 AC 220 15A |
| 13 |
外型尺寸(L*W*H)mm |
L:1100mm X D:600mm X H:1700mm(影幕可旋轉) |
| 14 |
冷卻系統 |
風冷 |
| 15 |
軟體功能(WIN-7 64) |
1.適用各種影像檔BMP, JPG,JPEG,GIF,TGA,PNG,TIF,TIFF等等
2.適用各種向量檔AI,PLT,DXF,DST,SVG,NC等等
3.自動生成各種系列號, 生產日期, 一維碼, 二維碼
4.支援直角打標
5.支援弧形打標
6.支援大面積X,Y平台自動分割打標 |
|
| V1卡支援:電動轉盤/旋轉軸/電動單軸 V2卡支援: 電動轉盤/旋轉軸/電動單軸/電動XY滑台 |
| |
|
| |
|
| |
| |
 |
 |
 |
 |
 |
| 透明壓克力 |
PCB |
木頭雕刻 |
IC零件 |
大理石雕刻 |
|
| |
| |
|
|
| |
|
| |
|
| |
 |
 |
 |
 |
 |
| 電動轉盤 |
電動XY 滑台 |
手動精密平台 |
電動旋轉軸 |
電動單軸滑台 |
|
| |
|
| |
|
| |
| 利用高能量密度雷射光束，對工件表面進行局部照射 |
| 使表層材料迅速汽化或發生顏色變化，從而露出深層物質 |
| 或者導致表層物質的化學物理變化而刻出痕跡 |
| 或者通過光能燒掉部分物質，顯出所要刻蝕的圖形、文字 |
| |
|
| |
|
| |
※安裝調教(台灣) :新機安裝會提供1次免費安裝調教。
若因下記事項引發之故障等為保固除外項目。
(1) 安裝調教後變換位置,廠區或樓層。
(2) 安裝後轉運其他國家。
※教育訓練(台灣):新機安裝會提供1次免費教育訓練(1小時)。
若因下記事項引發之故障等為保固除外項目。
(1) 教育訓練完成後, 轉賣其他國家。
※保固時間: 本設備之保固時間為設備交機起算１年。
※其間發生若歸為製造商製作不完善之責、或關於故障在最短期間內維修替換等之服務，皆以無償對應進行。
※若因下記事項引發之故障等為保固除外項目。
(1) 因違反正確操作使用過程造成之故障。
(2) 故意、或不注意之使用上而造成之故障。
(3) 因特殊條件之使用而造成之故障。
(4) 因週邊環境而造成之故障。
(5) 異常電壓１KV以上靜電造成之故障。
(6) 安全管理不足造成之故障。
(7) 病毒感染造成之故障。
(8) 加以改造而影響造成機台機能之故，而造成及被承認之故障。
(9) 地基以及周遭環境造成機台高度變化產生之故障。
(10)機台讓渡他人之情形。
(11)於敝司或敝司指定公司、工廠以外修繕之故，而造成之故障。
(12)使用敝司指定使用之外的零件造成的故障。
(13)無償支付更換之零件３０天內無歸還賣方指定場所時。
(14)與敝司無關之設備移機之故，而造成之故障。
(15)火災、地震、水害、天災等之不可抗拒之故障發生。
(16)設備本體之故障誘發造成其他之損害。
(17)消耗品、備品。
PS:外觀設計,霖銘公司保有最終修改權力 |
| |
| |
| |
