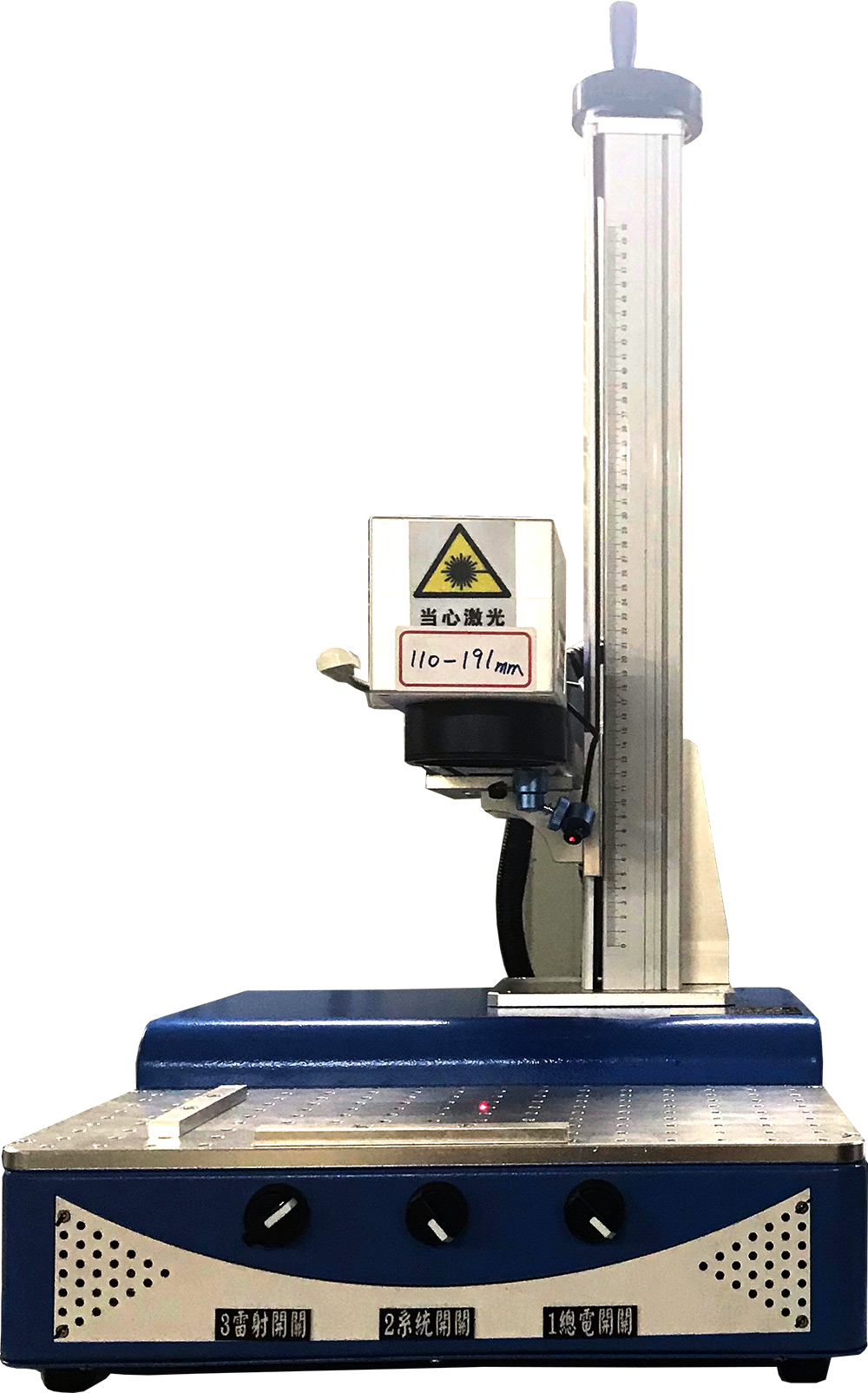

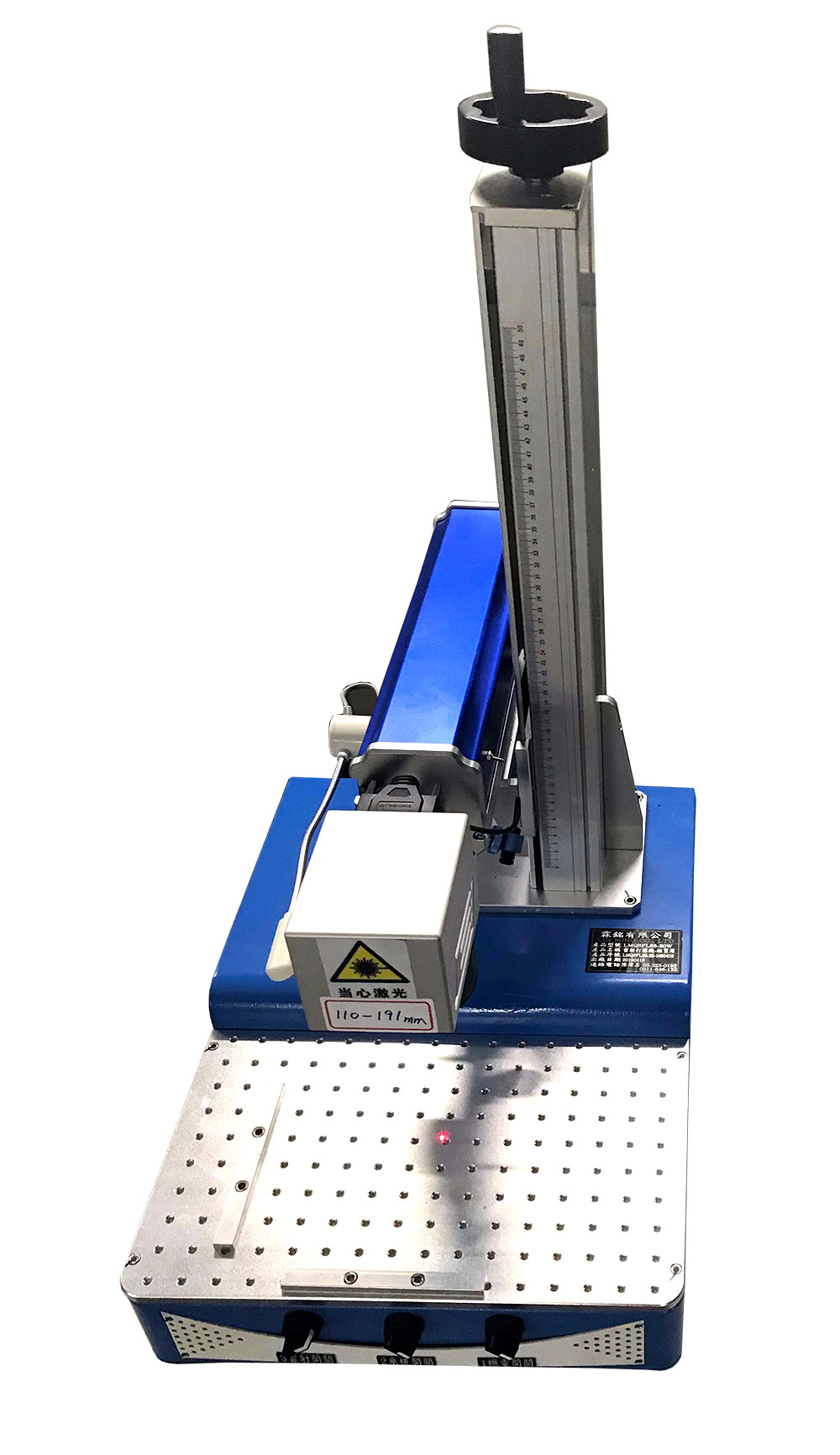

設備型號 : LMQSFLS5-20

手動調整,紅光預覽對位
氣冷式設計即插即用。
分離機櫃,安裝方便。
中文操作介面,以學易懂。
低耗材,保養方便。
高速高精度雕刻頭,精密雕刻、高速雕刻皆適宜。
標配專業版雷射雕刻軟體:文字、向量 , 影像、1D/2D/QR
  Code條碼、流水號、填滿……等功能。


適 用 行 業

塑膠透光按鍵、IC晶片、數位產品部件、精密機械、珠寶首飾、潔具、量具、鐘錶眼鏡、電工電器、電子元器件、五金飾品、五金工具、手機通訊部件、車輛配件、塑膠製品、醫療器械、建材管材等高精度產品標識。


適 用 材 料
金屬及多種非金屬材料,高硬合金、氧化物、電鍍、鍍膜、ABS、環氧樹脂、油墨、工程塑料


設 備 特 點
1.使用固體光纖雷射器,光電轉換效率高達60%,優異的光束品質M2<1.4,創造出高精細打標效果。
2.使用SCANLAB高速振鏡掃描頭,掃描速度快,品質穩定。
3.使用一級大廠光學聚焦鏡鏡片。
4.全風冷、使用成本低廉。
5.整機功率低,省電節能。
6.一體模組化設計,方便維修,體積小巧。
7.標記清晰,不易磨損。


軟 體 功 能
1.適用各種BMP、JPG、DXF、PLT、AI等格式檔。
2.自動生成各種系列號,生產日期,一維碼,二維碼。
3.支援直角打標。
4.支援弧形打標。


設備規格 (本產品含電腦)

項次 功能 備註
1 雷射輸出功率 20W
2 雷射波長 1064nm
3 光束品質M2 1.4
4 雷射頻率範圍 20KHz
5 雷射焦距調整 手動
6 掃描範圍 標準: 110mm X 110mm(有效範圍90 X 90mm)
選配: 80mm X 80mm / 160mm X 160mm / 210mm X 210mm
7 雕刻深度 ≦2mm
8 標記最小線寬 25um
9 重複精度 ±0.1um
10 雕刻速度 10~4000 mm/s
11 整機功率 500W
12 電力需求 單相 AC 220 15A
13 外型尺寸(L*W*H)mm L:1100mm X D:600mm X H:1700mm(影幕可旋轉)
14 冷卻系統 風冷
15 軟體功能(WIN-7 64) 1.適用各種影像檔BMP, JPG,JPEG,GIF,TGA,PNG,TIF,TIFF等等
2.適用各種向量檔AI,PLT,DXF,DST,SVG,NC等等
3.自動生成各種系列號, 生產日期, 一維碼, 二維碼
4.支援直角打標
5.支援弧形打標
6.支援大面積X,Y平台自動分割打標
V1卡支援:電動轉盤/旋轉軸/電動單軸    V2卡支援: 電動轉盤/旋轉軸/電動單軸/電動XY滑台


 鋁板 輪框外蓋 按鈕開關 刀具 電鍍零件


透明壓克力 PCB 木頭雕刻  IC零件 大理石雕刻


粉體鈑金 金屬圓棒 PP材質 霧面壓克力 生鐵


設備選配品

電動轉盤 電動XY 滑台 手動精密平台 電動旋轉軸 電動單軸滑台


加 工 原 理

利用高能量密度雷射光束,對工件表面進行局部照射
使表層材料迅速汽化或發生顏色變化,從而露出深層物質
或者導致表層物質的化學物理變化而刻出痕跡
或者通過光能燒掉部分物質,顯出所要刻蝕的圖形、文字


產品保固及維修

安裝調教(台灣) :新機安裝會提供1次免費安裝調教。
若因下記事項引發之故障等為保固除外項目。
(1) 安裝調教後變換位置,廠區或樓層。
(2) 安裝後轉運其他國家。

※教育訓練(台灣):新機安裝會提供1次免費教育訓練(1小時)。
若因下記事項引發之故障等為保固除外項目。
(1) 教育訓練完成後, 轉賣其他國家。

※保固時間: 本設備之保固時間為設備交機起算1年。
※其間發生若歸為製造商製作不完善之責、或關於故障在最短期間內維修替換等之服務,皆以無償對應進行。


※若因下記事項引發之故障等為保固除外項目。
(1) 因違反正確操作使用過程造成之故障。
(2) 故意、或不注意之使用上而造成之故障。
(3) 因特殊條件之使用而造成之故障。
(4) 因週邊環境而造成之故障。
(5) 異常電壓1KV以上靜電造成之故障。
(6) 安全管理不足造成之故障。
(7) 病毒感染造成之故障。
(8) 加以改造而影響造成機台機能之故,而造成及被承認之故障。
(9) 地基以及周遭環境造成機台高度變化產生之故障。
(10)機台讓渡他人之情形。
(11)於敝司或敝司指定公司、工廠以外修繕之故,而造成之故障。
(12)使用敝司指定使用之外的零件造成的故障。
(13)無償支付更換之零件30天內無歸還賣方指定場所時。
(14)與敝司無關之設備移機之故,而造成之故障。
(15)火災、地震、水害、天災等之不可抗拒之故障發生。
(16)設備本體之故障誘發造成其他之損害。
(17)消耗品、備品。

PS:外觀設計,霖銘公司保有最終修改權力
